JD6-35電壓互感器簡介

本型號電壓互感器為油浸式電壓互感器，由一、二次繞組和鐵芯組成的器身置于儲油柜內，一次繞組的兩個高壓出線通過作為互感器外絕緣的高壓瓷套內部引到頂部的儲油柜上。儲油柜內裝有膨脹器。二次繞組出線接到二次出線盒內。鐵心為三柱式，在中柱上套有一、二次繞組，器身固定在油箱內，在油箱上部裝有一次瓷套，瓷套頂端裝有儲油柜。JD6-35電壓互感器絕緣性能較好產品為全密封結構，能有效地防止油老化。

JD6-35電壓互感器安裝環境

安裝場所：戶外

環境溫度-25-40范圍內，空氣濕度不大于85%

海拔：海拔2500米以下使用

安裝場所沒有腐蝕性的氣體

JD6-35電壓互感器注意事項

油浸式互感器油位指示正常，瓷套法蘭連接處、放油閥均應無滲、漏油現象。

互感器安裝面應水平；并列安裝的互感器應排列整齊；同一組互感器的極性方向應一致

互感器的二次接線端子及油位指示器的位置應位于便于檢查的一側。

禁止二次短路回路！

JD6-35電壓互感器技術參數

▲產品符合標準GB1208-1997和IEC186之規定

▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表

型號	額定電壓比(V)	準確級及額定二次輸出(VA)					極限輸出(VA)	額定絕緣水平(kV)
		0.2	0.5	1	0.2/0.2	6P
					0.2/0.5
JD6-35	35/0.1	75	150	250	/	/	1000	40.5/95/200

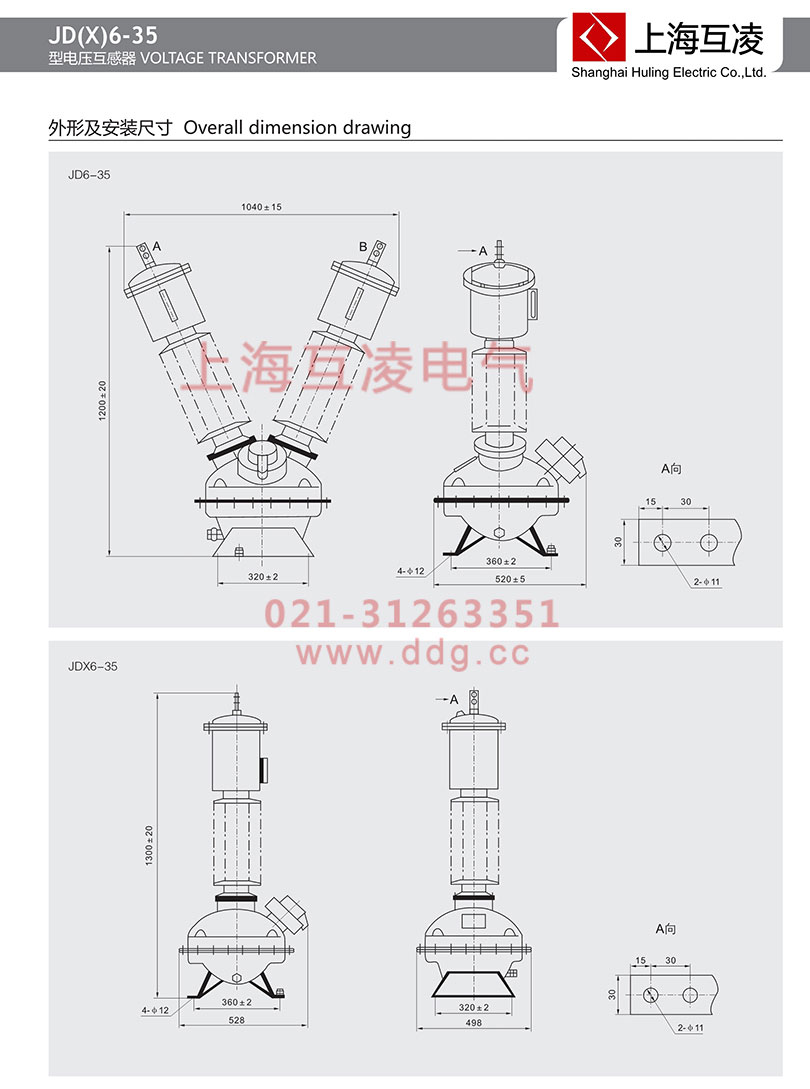

JD6-35電壓互感器型號

JD6-35電壓互感器充油

充油式電流互感器采用帶有膨脹器的全密封結構，油位應保證符合現場溫度要求，如果需要取油樣，則應及時添加等量的變壓器油；如果互感器大修，也應對其進行嚴格的真空注油；如果互感器滲漏，應在處理后或者在更換新互感器前補油以保持油位。

互感器的真空注油從其頂部進行，先拆除膨脹器的頂蓋，卸下油位計的帽，裝上抽注帽，然后連接好油分離器和閥門進行注油工作。

注油前，互感器缺油，反映油位的金屬膨脹器處于收縮狀態，隨著注油的進行，金屬膨脹器漸漸展開。注油完成后，反映互感器油位的金屬膨脹器由于負壓和油自重的影響，在取下注油接口的時候，會產生不同程度的收縮，使油噴出。為避免這種情況，現在采用吊車的方式，對波紋膨脹器進行穩定，但這種方式常常需要將互感器上方的母線或相鄰間隔跨橋線陪停，極大地影響了生產計劃。
