LZZBJ9-10A2G電流互感器技術參數

1、額定絕緣水平：12/42/75kV

2、額定二次電流：5A或1A

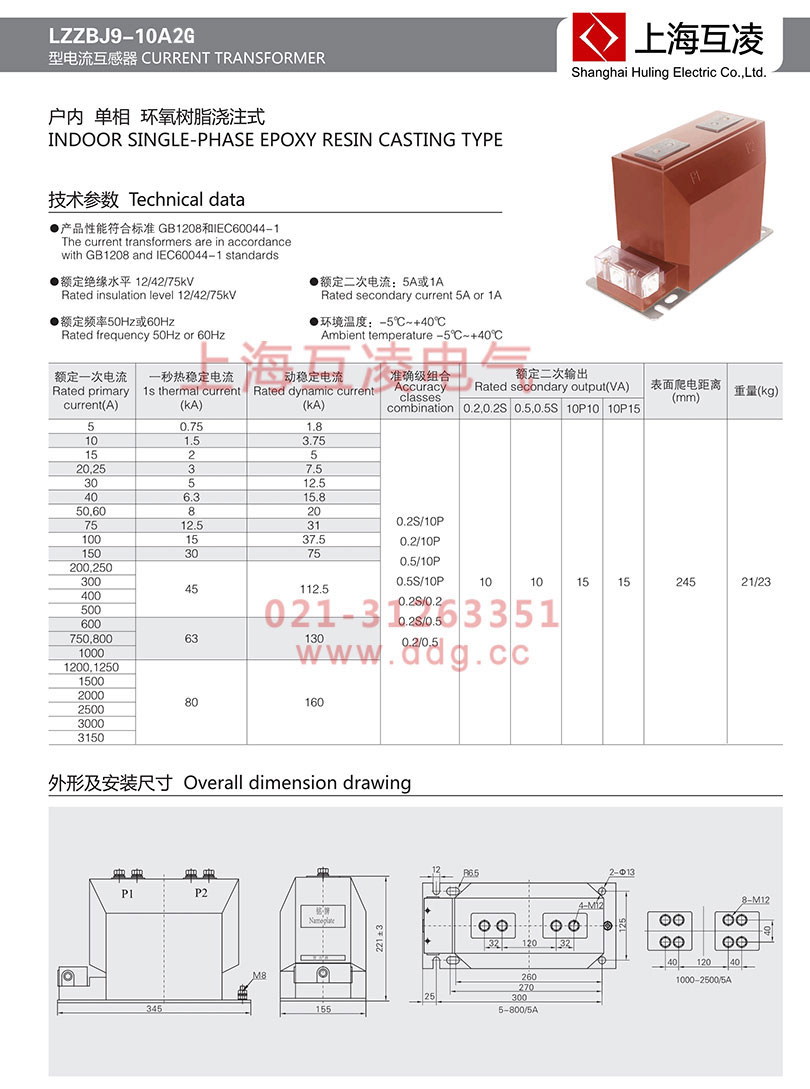

3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見上表

4、局部放電水平符合GB1208《電流互感器》標準

5、污穢等級：Ⅱ級

6、若用戶有要求，測量級可為0.5S級,計量為0.2s級，保護有10p10，10p20，6p，10p等保護等級

LZZBJ9-10A2G電流互感器變比

LZZBJ9-10A2G電流互感器選型手冊

LZZBJ9-10A2G電流互感器概述

上海互凌的lzzbj系列電流互感器為高壓的環氧樹脂澆注全封閉支柱式產品，外形精巧，安裝方便，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準，本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。

LZZBJ9-10A2G電流互感器檢驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。南北電網的標準差異，我們準許有一定的誤差在。常規變比精度準確及都是能南北互通的不存在這個問題，主要是有寫要求精度比較高的特殊非標型號。

LZZBJ9-10A2G電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

LZZBJ9-10A2G電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
